[LHC] Fechadura eletrônica

[Rafael Estevam]

Ronaldo, o servo nem precisa acionar o ferrolho, pode ser igual porta de
cofre (aqueles eletrônicos baratos ~R$ 400) , o impedimento só sai da
frente do ferrolho
O ferrolho é puxado manualmente e travado na transversal por um pino
(forçar o ferrolho faz força no eixo errado, não o eixo de movimentação do
pino)

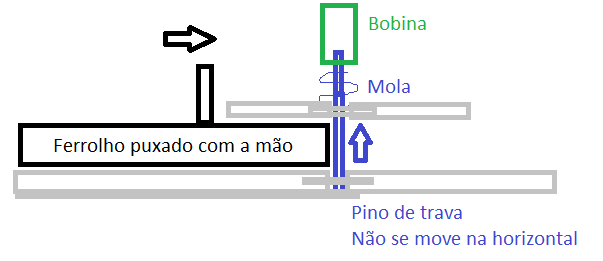

Exemplo tosco
Ferrolho entra na horizontal no batente.
No fim do ferrolho tem um pino vertical bem firme contra movimento
horizontais.
Ao acertar a senha uma bobina puxa o pino na vertical contra uma mola por X
segundos liberando a passagem do ferrolho
(Não achei foto)

Essas coisas em mini cofres são acionadas com 2 pilhas AA, então da pra
fazer com uma bateria melhor para queda de energia

Quando o maluco chutar a porta, ele vai chutar contra o ferrolho de aço
10mm de diâmetro
Quando ele forçar o ferrolho contra o pino que é mais fino, mas vai ter que
cisalhar a pino contra as paredes internas da fechadura
Se o "puxador" de ferrolho for de plástico (impresso que seja) ele quebra
antes de destruir o pino
[image: Imagem inline 1]

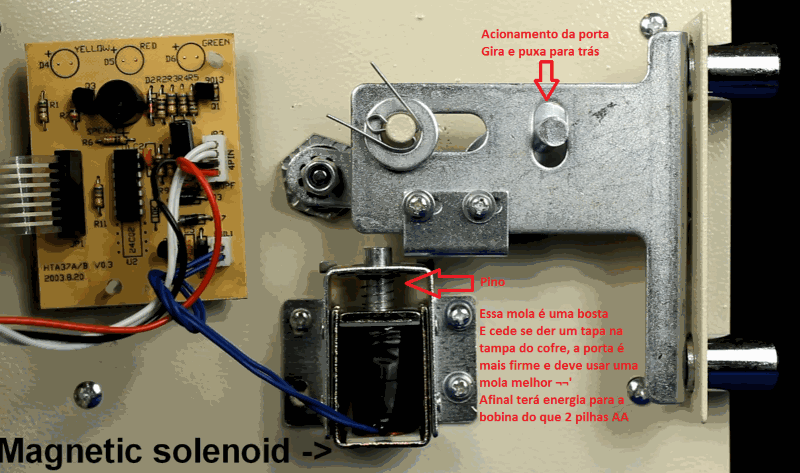

Depois achei uma foto e editei no *Photoshop*

[image: Imagem inline 2]


PS: atrás da solenoide tem uma fechadura com chave que move manualmente o
pino contra a mola para acesso "sem bateria"


Em 16 de novembro de 2016 19:03, Leandro A. F. Pereira <leandro at tia.mat.br>
escreveu:

> 2016-11-16 10:29 GMT-08:00 Thiago Marinello <thiago at marinello.eng.br>:
> >
> > Por que não instalamos uma fechadura eletrônica no LHC? Podemos comprar
> ou
> > mesmo construir uma que atenda às nossas necessidades.
> >
>
> Eu já comprei a fechadura elétrica pro LHC. Tá lá em algum canto. Tem
> leitor de RFID, cartões e chaveiros. É só instalar.
>
> Eu não trocaria a fechadura atual pela elétrica, só deixaria ela
> usável enquanto tiver gente na casa -- aí dá pra por um botão dentro
> pra abrir pra sair, por exemplo, e não precisa de membro ir lá
> destravar o cadeado.
>
> O cadeado eu deixaria quando o último membro sair. Trava elétrica boa
> custa muito caro e obviamente a que comprei não é das melhores.
>
> --
>  Leandro
> _______________________________________________
> Lista do LHC <http://lhc.net.br>
> HSC at listas.tia.mat.br
> http://listas.tia.mat.br/listinfo.cgi/hsc-tia.mat.br
>
